2. Sơ đồ lắp đặt

Một số lưu ý trước khi lắp đặt mạch điện:

- Mục đích sử dụng: dùng để phân phối và điều khiển hợp lý nguồn năng lượng điện cho mạng điện và những đồ dùng điện.

- Vị trí lắp đặt bảng điện: gần cửa ra vào hoặc nơi thuận tiện nhất

- Vị trí cách lắp đặt các phần tử của mạch điện cân đối, khoa học, thuận tiện  và hiệu quả khi sử dụng.

- Cần đặc biệt chú ý đến sự an toàn điện cho quá trình sử dụng

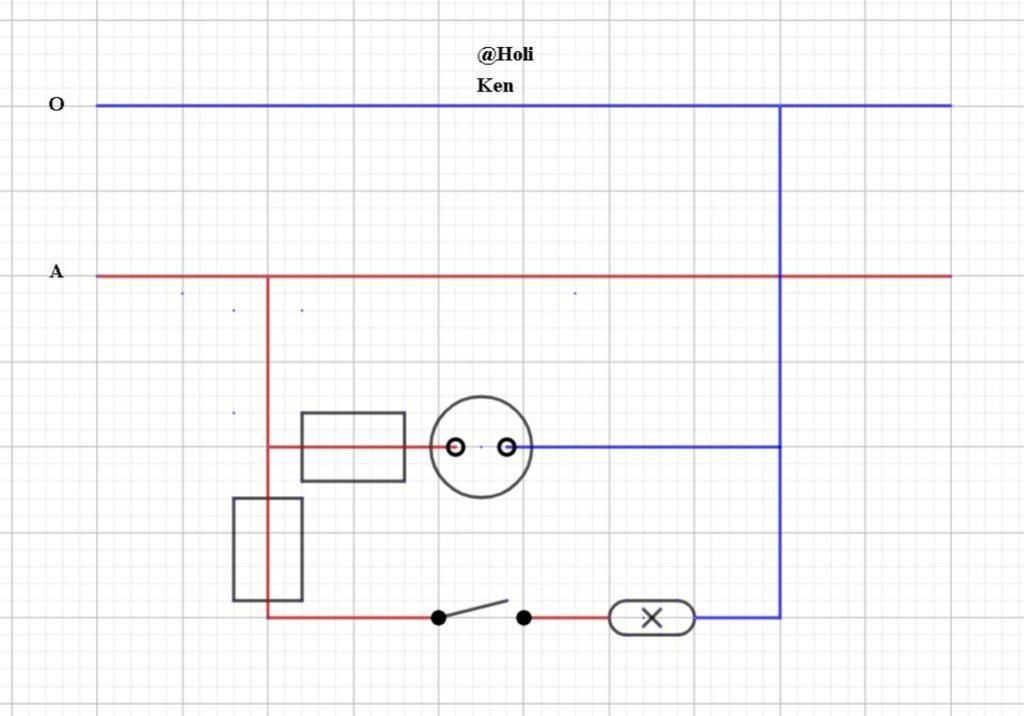

Các bước vẽ sơ đồ lắp đặt mạch điện

- Bước 1: Vẽ đường dây nguồn

- Bước 2: Xác định vị trí để bảng điện, bóng đèn

- Bước 3: Xác định vị trí các thiết bị điện trên bảng điện

- Bước 4: Vẽ đường dây dẫn điện theo sơ đồ nguyên lý

Lắp mạch điện

- Cắt điện kiểm tra nguồn điện để xác định dây pha, dây trung hòa

- Vạch dấu vị trí bảng điện, bóng đèn, dây dẫn

- Lắp dây dẫn vào các thiết bị, khí cụ điện

- Lắp các thiết bị khí cụ lên bảng

Đấu dây theo sơ đồ lắp đặt

- Lắp bóng đèn, đấu dây từ 1 cực của bóng đèn lên dây trung hòa và 1 cực của bóng đèn xuống vị trí lắp bảng điện.

- Đấu cặp dây nguồn từ đường dây chính xuống

đây
